目前应该是有很多小伙伴对于平面度测量方法方面的信息比较感兴趣，现在小编就收集了一些与平面度的测量方法及检测工具相关的信息来分享给大家，感兴趣的小伙伴可以接着往下看，希望会帮助到你哦。

平面度误差的平面度误差检测方法

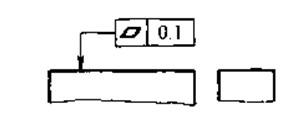

平面度误差是指被测实际表面相对其理想表面的变动量，理想平面的位置应符合最小条件，平面度误差属于形位误差中的形状误差。

平面度误差测量的常用方法有如下几种：

1、平晶干涉法：用光学平晶的工作面体现理想平面，直接以干涉条纹的弯曲程度确定被测表面的平面度误差值。主要用于测量小平面，如量规的工作面和千分尺测头测量面的平面度误差。

2、打表测量法：打表测量法是将被测零件和测微计放在标准平板上，以标准平板作为测量基准面，用测微计沿实际表面逐点或沿几条直线方向进行测量。打表测量法按评定基准面分为三点法和对角线法：三点法是用被测实际表面上相距最远的三点所决定的理想平面作为评定基准面，实测时先将被测实际表面上相距最远的三点调整到与标准平板等高；对角线法实测时先将实际表面上的四个角点按对角线调整到两两等高。然后用测微计进行测量，测微计在整个实际表面上测得的最大变动量即为该实际表面的平面度误差。

3、液平面法：液平面法是用液平面作为测量基准面，液平面由“连通罐”内的液面构成，然后用传感器进行测量。此法主要用于测量大平面的平面度误差。

4、光束平面法：光束平面法是采用准值望远镜和瞄准靶镜进行测量，选择实际表面上相距最远的三个点形成的光束平面作为平面度误差的测量基准面。

5、激光平面度测量仪：激光平面度测量仪用于测量大型平面的平面度误差

6、利用数据采集仪连接百分表测量平面度误差的方法

测量仪器：偏摆仪、百分表、数据采集仪。

测量效果示意图：

1）无需人工用肉眼去读数，可以减少由于人工读数产生的误差；

2）无需人工去处理数据，数据采集仪会自动计算出平面度误差值。

3）测量结果报警，一旦测量结果不在平面度公差带时，数据采集仪就会自动报警。

平面度测量方法

平面度误差的测量方法有几种

平面度误差是指实际被测平面与理想平面的距离。平面度误差的测量方法和直线度误差的测量方法类似。包括间隙法、指示器法、光轴法、干涉法、液面法、水平仪法、自准直仪法和坐标测量法。与直线度误差测量方法类似，平面度测量方法按照其测量原理可分为相同的三种方法。只有第三种方法需要对测得数据进行分析，才能获得平面度误差。根据处理测量数据方法的不同，又可分为两类。一类是测量点的测量结果不需要经过累积计算或坐标转换等处理，测量点测量结果可看作是相互独立的，如坐标测量机法、光轴法、钢丝法。另一类测量点直接测量的结果需要经过累积计算或坐标转换等处理如水平仪法、自准直仪法等。其单点测量不确定度的确定方法也和直线度误差相同。

点击查看源网页

平面度的评定方法包括最小包容区域法、最小二乘平面法、对角线平面法和三远点平面法。

1.最小区域法

最小区域法是指用相互平行的两个平面包容实际被测平面，这两个平面的距离的最小值即为最小区域法评定出的平面度误差。这两平面遵循的原则是这两平行平面和被测平面至少有四个接触点。这四个点需满足交又准则或三角形准则。最小区域法评定出的误差值最小，作为最后仲裁依据。

2.最小二乘平面法

用最小二乘法评定平面度误差时，评定的基准平面是最小二乘平面SLS，最小二乘平面确定是利用各测量点到平面的距离的平方和为最小值。取得各点相对于该平面的偏离值中的最大偏离值和最小偏离值之差作为平面度误差值。点在平面上方为正，在平面下方为负。

3.对角线法和三远点法

对角线法的基准平面是包含实际表面的一条对角线的两个对角点，并且和另一条对角线平行的平面SDL。

三远点法的基准平面是包含实际平面上距离较远的三个点的平面STP，平面STP的方程可由三点的坐标直接求得。

评定基准平面SDL、STP求得以后，再取得各点相对于该平面的偏离值中的最大偏离值和最小偏离值之差作为平面度误差值。点在平面上方为正，在平面下方为负。
